Tópico: transcomunicação

[VideoMaker]

Como isso funciona?

http://www.geocities.com/Athens/Acropolis/9045/           Passa por lá ! , e veja vc mesmo .

[Spitfire]

http://www.radiohaus.com.br/Radiohaus/product.asp?intProdID=4108



[Spitfire]

Nunca consegui "sintonizar" estas "comunicações"  no meus equipamentos.

Intraco TIIC-I - HF (3 - 30 MHz)


Yaesu FT-101E HF

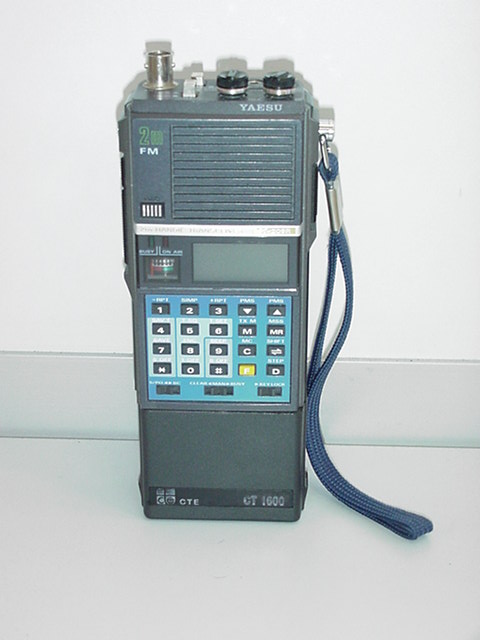

Yaesu FT-209 VHF


Yaesu FT-411 VHF


Yaesu FT-2200 VHF


Yaesu FT-8100 VHF/UHF


Estava ate a escutar o Marcos Pontes operando da ISS, na frequencia de 7,080MHz... mas alma de outro mundo, nem eu e nenhum amigo meu, radio-amadores, nunca ouvimos.

Aonde vende estes "radinhos" para ouvir o outro mundo?

[Spitfire]

Recepções "inexplicáveis" (ou nem tanto) podem ser melhor (bem melhor) entendidas abaixo:

http://www.w9wi.com/
http://www.fmdx.com/
http://www.anarc.org/wtfda/
http://www.skywaves.info/
http://pages.cthome.net/fmdx/
http://www.frontiernet.net/~jadale/TVFM%20Dxing.htm
http://www.geocities.com/toddemslie/copydxlinks.htm
http://www.w9wi.com/
http://en.wikipedia.org/wiki/TV/FM_DX

Ah... tem uns 5 milhões de links sobre o assunto.

[Felius]

Aja radio em?

[Spitfire]

Tenho poucos... Não me dedico com o mesmo esmero de alguns anos atras.

[VideoMaker]

Tenho poucos... Não me dedico com o mesmo esmero de alguns anos atras.

 Interessante como os ceticos acham que podem fazer graça e tudo esta resolvido !
 Se seu radio não funcionou , é claro que estas coisas não acontecem , mesmo que dezenas de cientistas e estudiosos do assunto demonstrem que os deles funcionam .
 Mas temos que acatar seu parecer ... claro .

[Spitfire]

Olha aqui, meu chapa... Se queres acreditar em gnomos ou em ET's ou na tonga da milonga do Kabuletê, problema é teu!

Mas não venham inventar basófias em uma área que muita gente séria e responsável estuda/trabalha...

Dezenas de "cientistas" quem???? Nomes, por favor.

É facil checar em que projeto trabalham, quais os experimentos e reproduzi-los... isto é, se divulgarem, coisa que eu duvido.

[Spitfire]

Alias, teria muito interesse em obter um diagrama esquemático deste receptor... Onde encontro?

[Spitfire]

Tentei no link... mas como de costume...

Problem Report


The system detected an Unresolved Host Name while attempting to retrieve the URL: http://www.anttci.hpg.ig.com.br/livro1.html.

Message ID


UNRESOLVED_HOSTNAME

Problem Description


DNS resolution failure encountered for the host 'www.anttci.hpg.ig.com.br'.

Possible Problem Cause


The host entered has a mistake or made a mistake, or the requested Web site is temporarily unavailable in DNS.

Possible Solution


Examine or correct any mistakes, or try again at a later time.

Por que eu não fico nem um pouco surpreso com isto?

[VideoMaker]

Olha aqui, meu chapa... Se queres acreditar em gnomos ou em ET's ou na tonga da milonga do Kabuletê, problema é teu!

Mas não venham inventar basófias em uma área que muita gente séria e responsável estuda/trabalha...

Dezenas de "cientistas" quem???? Nomes, por favor.

É facil checar em que projeto trabalham, quais os experimentos e reproduzi-los... isto é, se divulgarem, coisa que eu duvido.

 Respeito reciprocamente sua crenca no nada como verdade absoluta !
 NADA de vida apos a morte !
 NADA de criador !
 NADA de justica em nosso planeta !
 Mas como vc é um cara educado vou te passar o Link :


   http://www.geocities.com/athens/acropolis/9045/

[VideoMaker]

Alias, teria muito interesse em obter um diagrama esquemático deste receptor... Onde encontro?

 Video , AM ou Frequencia Modulada ?

[Spitfire]

Olha aqui, meu chapa... Se queres acreditar em gnomos ou em ET's ou na tonga da milonga do Kabuletê, problema é teu!

Mas não venham inventar basófias em uma área que muita gente séria e responsável estuda/trabalha...

Dezenas de "cientistas" quem???? Nomes, por favor.

É facil checar em que projeto trabalham, quais os experimentos e reproduzi-los... isto é, se divulgarem, coisa que eu duvido.

 Respeito reciprocamente sua crenca no nada como verdade absoluta !
 NADA de vida apos a morte !
 NADA de criador !
 NADA de justica em nosso planeta !
 Mas como vc é um cara educado vou te passar o Link :


   http://www.geocities.com/athens/acropolis/9045/

Não é o meu NADA que esta em questão, meu chapa. Ja disse, acredite no que você quiser, isto não é problema meu. Então deixe o que eu acredito, ou deixo de acreditar, fora da questão, é irrelevante...não tente mudar o foco do debate, comigo não cola, gosto muito de manter o foco.

NOMES, PLEASE!

Quem são os responsáveis pela condução destas pesquisas? Quais projetos de "trans"-comunicações estão trabalhando? É possivel acompanhar isto ou é "sigiloso"?

Carl Sagan quando o governo cortou verbas para proseguir com o rastreamento de frequencias em busca de sinais coerentes vindo do espaço, buscou os radio-amadores para colaborarem com as pesquisas. Criou o programa SETI ( http://pt.wikipedia.org/wiki/SETI ) onde em colaboração, todos os envolvidos, voluntários, alocam uma fatia de processamento da sua maquina em busca destes sinais.

Pesquisa séria é assim. Começou com um Rádio amador. W9GFZ





Consulte: (os links funcionam, foram testados.)

http://www.astroimagem.com/nova_pagina_5.htm
http://www.arrl.org/search/?exp=1&q=SETI&x=6&y=11
http://www.google.com.br/search?hl=pt-BR&q=W9GFZ&btnG=Pesquisar&meta=

[Spitfire]

Alias, teria muito interesse em obter um diagrama esquemático deste receptor... Onde encontro?

 Video , AM ou Frequencia Modulada ?

Destes, comuns, tenho aos kilos.
Quero saber sobre os esquemas dos receptores para sintorizar o "alem".

Pode ser ou é difícil????

Esquemas dos mais sofisticados rádios de comunicações são faceis e gratuitos... estão disponiveis, basta procurar no google que você acha....
Menos os do "alem"... curioso, não?

[Spitfire]

No link sugerido pelo videomaker so é possivel acessar uma pagina de erro... totalmente FORA DO AR!

Problem Report


The system detected an Unresolved Host Name while attempting to retrieve the URL: http://www.anttci.hpg.ig.com.br/histres.html.

Message ID


UNRESOLVED_HOSTNAME

Problem Description


DNS resolution failure encountered for the host 'www.anttci.hpg.ig.com.br'.

Possible Problem Cause


The host entered has a mistake or made a mistake, or the requested Web site is temporarily unavailable in DNS.

Possible Solution


Examine or correct any mistakes, or try again at a later time.

Ou seja, respostas, concretas, que é bom.... nada.

Normal.

[Spitfire]

Hmmm... interessante.

A presidência da ANT é da escritora paulista Sônia Rinaldi, que possui vários livros publicados sobre o espiritismo e principalmente a transcomunicação. São 14 anos de dedicação à TCI. Em Fortaleza, participando do VII Congresso Espírita do Estado do Ceará, que acontece até amanhã no Centro de Convenções, ela explica que o contato por imagem ou áudio pode ser feito por meio de qualquer aparelho eletrônico: de um simples gravador ao computador.

Chame os espíritos para participarem do fórum então.

[Spitfire]

Hmmmm, muito interessante.

A ANT - Associação Nacional de Transcomunicadores, que hoje congrega aproximadamente 600 experimentadores acaba de lançar a segunda revista de Transcomunicação Instrumental. A exemplo da anterior, essa segunda edição, traz as mais recentes ocorrências do fenômeno de Contatos entre o além e nós (aqui do Plano Físico), através de aparelhos eletrônicos. Com relação ao nosso país, nessa edição você encontrará notícias dos contatos cruzados entre as estações terrestres e os emissores espirituais com detalhes surpreeendentes Sim! o BRASIL hoje desponta como um dos países mais avançados. São dezenas de transfotos e transcontatos, tanto do exterior quanto do Brasil em 28 páginas.
Enfim... é imperdível para todos que apreciam o assunto!

Para voce recebê-la basta solicitar para
ANT- Associação Nacional de Transcomunicadores
Caixa Postal 67.005
A/c Correio Shopping Continental
05391.970 - São Paulo - SP - BRASIL
(enviando R$5,00 - p/remessa, selos, embalagem, etc.)

ô dinheirinho facil de arrancar dos bobos.

[APODman]

Um artigo interessante, uma análise critica sobre a TCI :

Transcomunicação Instrumental: Vozes dos Mortos?


Spitfire o link funcional para o site que o Video indicou está aqui:

- http://www.geocities.com/Athens/Acropolis/9045/

Os sublinks abrem normal


Ouça os arquivos de som das "transvozes", belos exemplos de apofeni...ops...comunicação mediunica


[ ]´s

[Vito]

Spitfire você disse a página está fora de ar.
Está vivo o cache googleiro.

TRANSCOMUNICAÇÃO INSTRUMENTAL

Vale de pena! É muito engraçado.

--

Outro como o livro.

PONTE ENTRE O AQUI E ALÉM



[VideoMaker]

 Vc acha que são radios especiais ?
 Tá enganado Garoto .

[VideoMaker]

 Sempre engracados esses ceticos !
 Os da TV então ...

[Spitfire]

Engraçado é esta basófia... escutam coisas diferentes e imediatamente atribuem ao "alem".

Videomaker, na boa... procure a Labre da sua região... Tu vais ver que existem fenomenos atmosféricos e solares que permitem a comunicação a longuíssimas distancias, eu mesmo conversava diariamente, durante 1 ano e meio, com um brasileiro que morava no Japão, via radio...

A Labre é uma entidade que congrega os radio-amadores brasileiros... existem muitos espiritas entre eles, mas acredito  que ate estes mesmos (e conheço muitos) se comportam de modo cético em relação a isto.

Na boa... nem quero mais tripudiar sobre o assunto... busca esta informação, tu vais ver, é um hobby facinante... tenho certeza que pela tua natureza curiosa tu possas te entusiarmar e ate pesquisar nesta area... podemos inclusive manter algum contato via radio.

Procure a Labre mais proxima de você. http://www.google.com.br/search?hl=pt-BR&q=Labre+Br&btnG=Pesquisa+Google&meta=




[Spitfire]

Peço permissão dos administradores do fórum para postar um conteúdo produzido por outra pessoa, como trata-se de um texto de interesse publico, não vejo nenhum problema a sua divulagação pelo fórum.

Fonte: http://paginas.terra.com.br/arte/sarmentocampos/Interferencia.htm#INTERFER%CANCIA%20ELETROMAGN%C9TICA%20(%20EMI%20/%20RFI%20)

INTRODUÇÃO

Infelizmente, são poucos os radio escutas que nunca se deparam com fortes ruídos no seu receptor, nitidamente provenientes de fontes geradas pelo homem. Em especial, nos grandes centros urbanos, onde estão as principais fontes potenciais de interferências e geração de ruído elétrico, este problema se acentua.

O objetivo é demonstrar de forma prática as principais fontes de interferência para que se possa extrair ao máximo da pratica de radio escuta. Como pode-se constatar, a eliminação dos ruídos é muito complicado, não só pelos aspectos técnicos, mas principalmente pela viabilidade do processo, seja financeiro ou logístico.

Como regra geral, a melhor forma de diminuir os ruídos elétricos que tanto causam transtornos para as escutas, é a construção de antenas bem dimensionadas e principalmente, posicionadas adequadamente, naturalmente, o mais longe possível das fontes interferentes. Como exemplo de um dos processos que inviabiliza a eliminação dos ruídos, é a ausência de espaço físico para o correto posicionamento da antena quando se mora em apartamentos ou em determinados condomínios.

De qualquer forma, é importante conhecer um pouco deste tema, pois algumas ações são perfeitamente possíveis, o que pode fazer a diferença entre se ouvir um sinal audível de uma emissora desejada, ou apenas irritantes ruídos.  Existem excelente literatura disponível sobre o assunto, porém, a maioria no idioma inglês. No Brasil temos o Handbook do Radioamador publicado pela Edusp, que trata desta questão de forma conceitual e aborda as interferências causadas pelas estações de radio amador. Também, o Handbook do Radio Amador do ARRL ( liga norte americana de radio amadores ), é uma ótima fonte de informações.

PANORAMA DAS RADIO INTERFERÊNCIAS E INTERCEPTAÇÕES

As radio interferências existem há centenas de milhares de anos; todavia, somente desde a existência do rádio, há aproximadamente 80 anos, tomamos conhecimento delas. No decorrer dessas oito década, elas se tornaram fontes de irritação e de aborrecimentos a muitos usuários de equipamentos eletrônicos do mundo inteiro. Para uma radio interferência produzir efeitos maléficos, são necessários dois agentes : um que produz e outro que intercepta. Quando a interferência é proveniente da natureza, só há um aborrecido : quem a intercepta. Quando ela tem, porém, origem tecnológica, pode causar problemas tanto para o produto quanto para o interceptor. Neste ultimo caso, como cada equipamento funciona bem sozinho, porém apresenta problemas quando está próximo de outro, adotou-se a expressão "incompatibilidade eletromagnética". Essa expressão engloba a emissão de ondas não essenciais e a interceptação indevida das que são consideradas essenciais para outras estações.

O produtor da interferência tecnológica não é sempre um transmissor de rádio. Ele pode ser uma linha de alta tensão com fuga, um motor universal sem supressor, uma fabrica com aquecimento dielétrico, um ambulatório com diatermia, algumas lâmpadas fluorescentes, ou mesmo um mau contato de fios de cobre, com superfícies oxidadas. Por este motivo, é apresentada uma tabela mais ampla da problemática de interferências, classificando-as conforme suas origens, gêneros e manifestações, indicando em seguida exemplo típicos e as soluções indicadas, quando houver.

Quando falamos de interferências radio elétricas, em seu sentido mais restrito, geralmente referimo-nos às que aparecem em receptores de sinais de sons, imagens, ou outras informações, ou até em equipamentos domésticos de áudio freqüência, em conseqüência de irradiações de radio freqüências destinadas a transmitir sons, imagens os outras informações.

Quando se trata de incorporação de filtros em equipamentos de recepção e de sonorização, o primeiro contra-argumento costuma ser o custo presumido desses dispositivos.

GENERO:
Radio interferências de origem natural

EXEMPLOS:
Relâmpagos, descargas atmosféricas

SOLUÇÕES VIÁVEIS:
inibidores de picos ( noise blankers ) nos receptores

___________________________________________________________ _____________

GÊNERO:
Radio interferências de origem tecnológica

EXEMPLOS:
Motores com escovas e outros dispositivos com faiscamento.
Ignição de motores de combustão.
Fugas em redes de distribuição de energia elétrica.
Equipamentos digitais ( ruído branco )
Iluminação com gás ionizado. Iluminação com dimmer.

SOLUÇÕES VIÁVEIS:
Supressores resistivos nos motores; inibidores de picos ( noise blankers ) nos receptores.
Localização e eliminação de fugas
Blindagens, capacitores supressores na linha de alimentação
Capacitores supressores na linha de alimentação.

___________________________________________________________ _________________

GÊNERO:
Radio interferência causada por dispositivo de alta freqüência não relacionado com telecomunicação

EXEMPLOS:
Aquecimento dielétrico industrial, aquecimento indutivo industrial, aparelho de diatermia.

SOLUÇÕES VIÁVEIS:
Blindagens, filtros de RF na linha de alimentação

___________________________________________________________ ________________

GÊNERO:
 Radio interferências originadas de dispositivos de telecomunicações

EXEMPLOS:
Harmônicos, transientes (  manipulação telegráfica ), oscilações parasitas, espalhamento por excesso de modulação e outros espúrios ( estágios multiplicadores )

SOLUÇÕES VIÁVEIS:
Filtros de rejeição, filtros passa-faixa,, filtros passa-baixas e filtros passa-altas

___________________________________________________________ ____________________

GÊNERO:
Interferência por interação

EXEMPLOS:
Radio Federal 2 x 760 kHz, menos Radio MEC 800 kHz, igual Radio Carioca 720 kHz.

SOLUÇÕES VIÁVEIS:
Mudança da Radio Carioca para 710 kHz

___________________________________________________________ ____________________

GÊNERO:
Equipamentos não relacionados com radiofreqüências

EXEMPLOS:
Amplificadores de alta fidelidade, toca discos, gravadores, órgãos eletrônicos, sistemas de sonorização, telefones.

SOLUÇÕES VIÁVEIS:
Capacitores de bloqueio, reatores, anéis de ferrita, melhoria de blindagem.

___________________________________________________________ _____________________

GÊNERO:
Equipamentos de telecomunicações

EXEMPLOS:
Receptores de radio e receptores de televisão

SOLUÇÕES VIÁVEIS:
 Filtros de rejeição, filtros passa-faixa, filtros passa-altas, filtros passa-baixas, evitar modulação cruzada por sobrecarga, filtragem de RF na alimentação de energia elétrica, melhoria de blindagem, realocação de antena, proteção à linha de transmissão. EM HF : melhor aterramento.

___________________________________________________________ _____________________

[Spitfire]

Em destaque, os isoladores e o corpo principal do transformador

Exemplo de fonte inesgotável de interferência elétrica. Um caso típico de geração de interferência de RF a partir de 60 Hertz até VHF. Especialmente quando há falhas nas placas internas e centelhamento nos isoladores, devido a falhas de manutenção e problemas de qualidade nos materiais utilizados.



Um problema típico das grandes cidades, em especial nos locais próximos as torres de transmissão de emissoras de televisão e radio difusão. A sobrecarga de RF aliado a problemas de ajustes nos transmissores e antenas, gera dificuldades de recepção nas ondas curtas. Isto requer a construção de antenas adequadas e receptores de ótima qualidade, com excelente seletividade de front-end, rejeição de imagens, processamento digital de sinais e outra caracterísitcas. E também, para amenizar os ofensores à escuta das ondas curtas, pode-se utilizar filtros passa-baixas ou passa-altas, antenas loop e etc. Mais informações sobre caracterísitcas técnicas de receptores acesse a página de Artigos Técnicos. ( http://paginas.terra.com.br/arte/sarmentocampos/Tecnica.htm )

INTERFERÊNCIA ELETROMAGNÉTICA ( EMI / RFI )

O conhecimento é uma dos mais valiosas ferramentas para solucionar problemas de EMI. Um cura bem sucedida de EMI geralmente requer familiaridade com a tecnologia relevante e procedimentos de diagnóstico.

Vitima de Caminho-Fonte

Todos os casos de EMI envolvem uma fonte de energia eletromagnética, um dispositivo que responde a esta energia ( vítima ) e um caminho de transmissão que permite a energia fluir da fonte à vitima. Algumas das principais fontes estão relacionadas na tabela acima. Existem três caminhos que a EMI pode viajar da fonte à vitima : irradiação, condução e indução. A EMI irradiada se propaga por irradiação a partir da fonte, através do espaço para a vitima. Um sinal conduzido viaja através de fios conectados à fonte e a vitima. A indução ocorre quando dois circuitos estão magneticamente acoplados. A maioria do EMI ocorre através de condução, ou alguma combinação de irradiação e condução. Por exemplo, um sinal é irradiado pela fonte e captado por um condutor anexado à vitima ( ou diretamente pelo circuito da vitima ) e é então conduzido para dentro da vitima. A EMI por indução é rara.

Modo Diferencial vs. Comum

É importante entender as diferenças entre os sinais conduzidos de modo-diferencial e modo-comum. Cada um destes modos de condução requerem curas de EMI diferentes. As curas para modo-diferencial, ( o típico filtro passa-alta, por exemplo ), não atenuam sinais de modo-comum. Por outro lado, um "choke" típico de modo-comum não afeta a interferência resultante de um sinal de modo-diferencial.

As correntes de modo diferencial geralmente apresentam dois condutores facilmente identificáveis. Em uma linha de transmissão de dois fios, por exemplo, o sinal deixa o gerador em uma linha e retorna pela outra. Quando os dois condutores estão muito próximos, eles formam uma linha de transmissão e existe uma diferença de fase de 180° entre seus respectivos sinais. É relativamente simples construir um filtro que passe os sinais desejados e eliminam sinais não desejados para a linha de retorno. A maioria dos sinais desejados, tais quais os sinais de TV dentro de um cabo coaxial são sinais de modo diferencial.



Em um circuito de modo-comum, muitos fios de um sistema multi fios agem como se eles fossem um único fio. O resultado pode ser uma boa antena, tanto como irradiadora ou como um receptor de energia não desejada. O caminho de retorno é geralmente o aterramento da Terra. Desde que a fonte e os condutores de retorno são geralmente bem separados, não existe nenhuma diferença de fase confiável entre os condutores e nenhum lugar conveniente para drenar ( shunt ) os sinais não desejados. Os choques toróides são a resposta para a interferência de modo-comum. A explicação a seguir se aplica a núcleos de bastão assim como toróides, mas desde que os núcleos de bastão podem se acoplar com circuitos próximos, use-os apenas como ultimo recurso.



Os toróides trabalham diferentemente, mas igualmente bem, com cabos coaxiais e condutores em pares. Um sinal de modo-comum em um cabo coaxial é geralmente um sinal que está presente no lado de fora do cabo blindado. Quando enrolamos o cabo ao redor de um núcleo de ferrite toróide o choque se apresenta como uma reatância em serie com o lado de fora da blindagem, mas não tem nenhum efeito nos sinais dentro do cabo por causa que seu campo é ( idealmente ) confinado dentro da blindagem. Como condutores de pares tais quais cabos-paralelos, os sinais com fase oposta estabelecem fluxos magnéticos de fase opostas no núcleo. Estes fluxos "diferenciais" cancelam entre si, e não existe nenhuma reatância em rede para o sinal diferencial. Para sinais de modo-comum, entretanto, o choque aparece como uma reatância em serie com a linha.

Os choques de toróide trabalham pior com cabos de condutor único. Devido a não existir nenhuma corrente de retorno para estabelecer um fluxo de cancelamento, o choque se apresenta como uma reatância em serie com ambos o sinais desejados e não desejados.

Fontes de EMI

As causas básicas de EMI podem ser agrupadas em diversas categorias :

    *

      efeitos de sobrecarga fundamental
    *

      ruído externo
    *

      emissões espúrias de um transmissor
    *

      distorção de intermodulação ou outro sinal espúrio externo

Como um investigador de EMI, você deve determinar quais destes estão envolvidos no seu problema de interferência. Uma vez que você o faça, será mais fácil selecionar a cura necessária.

Sobrecarga Fundamental

A maioria dos casos de interferência são causados por sobrecarga fundamental. O mundo está repleto de sinais de RF. Os equipamentos adequadamente projetados devem ser capazes de selecionar o sinal desejado, enquanto rejeitam todos os outros. Infelizmente, devido a deficiências de projeto tais quais blindagens inadequadas ou filtros, alguns equipamentos são incapazes de rejeitar sinais fortes fora da faixa.

Um sinal fundamental forte pode entrar no equipamento de diversas formas diferentes. O Mais comum, é ser conduzido para dentro por fios conectados a este. Condutores possíveis incluem antenas e linhas de alimentação, cabos de interconexão, transmissão de potencia e cabos de terra. As antenas de TV e linhas de alimentação, telefones ou cabeamento de alto falantes e cabos de AC são os pontos mais comuns de entrada.

O efeito de um sinal interferente está diretamente relacionado a sua intensidade. A intensidade de um sinal irradiado diminui com o quadrado da distancia de sua fonte : quando a distancia da fonte dobra, a intensidade do campo eletromagnético decai a um quarto de sua intensidade na distancia original a partir da fonte. Esta característica pode algumas vezes ser usada para ajudar a resolver casos de EMI. Você pode algumas vezes fazer melhorias significativas através da mudança do equipamento vitima e da antena longe entre si.

Ruído externo

A maioria dos casos de interferência reportado envolvem algum tipo de fonte externa de ruído. O mais comum destes ruídos são elétricos.  Os ruídos externos também podem vir de transmissores ou fontes não licenciadas de RF tais como computadores, jogos de vídeo, repelente de ratos eletrônico e outros mais. O ruído elétrico é regularmente fácil de identificar através da observação da figura de uma TV suscetível ou da escuta de um receptor de OC. Em um receptor, é geralmente um som parecido a um zumbido, algumas vezes mudando de intensidade conforme o arco ou fagulha "estalam" - se alteram. Se você determina que o problema é causado por ruído externo, isto deve ser curado na fonte.

Emissões Espúrias

Todos os transmissores geram alguns ( espera-se  que poucos ) sinais de RF fora de suas freqüências alocadas. Estes sinais fora de faixa são chamados de emissões espúrias. As emissões espúrias podem ser sinais discretos ou ruído de banda larga. Harmônicos, são sinais em múltiplos exatos da freqüência de operação ( ou fundamental ).Outros sinais espúrios discretos são geralmente causados pelo processo de mistura super heteródino usado na maioria dos modernos receptores. Os transmissores também podem produzir ruído de banda larga e/ou oscilações parasitas. Se estes sinais indesejados causam interferência a outros serviços de radio, os órgãos regulatórios devem requerem aos seus proprietários que corrijam o problema.

Diagnosticando EMI

A maioria dos casos de EMI são complexos. Envolvem uma fonte, um caminho e uma vitima. Cada um destes componentes principais tem um grande números de variáveis : O problema é causado por harmônicos, sobrecarga fundamental, emissões conduzidas, emissões irradiadas ou uma combinação de todos estes fatores ? Deve ser atenuado com filtro passa-baixa, passa-alta, choques de modo-comum ou com filtro de linha de AC ? Como está a blindagem, transformadores de isolamento, um terra diferente ou configuração de antena ? Você provavelmente não verá seu problema exato e a cura listada em nenhum lugar. Mas deve ser importante diagnosticar o problema !

ALGUMAS PRÁTICAS ÚTEIS

Blindagens

As blindagens são usada para determinar fronteiras para a energia irradiada. Filmes finos condutivos, cobre trançado e folhas de metal soa os materiais de blindagem mais comuns. A efetividade máxima da blindagem geralmente requer folhas de metal sólido que encapsula completamente a fonte ou o circuito suscetível ou equipamento. Pequenas descontinuidades, tais quais buracos ou fendas, diminuem a efetividade da blindagem. Adicionalmente, as superfícies em contato entre as diferentes peças devem ser condutoras.

Filtros

O significado maior da separação de sinais se baseia nas suas diferenças de freqüência. Os filtros oferecem pouca oposição para certas freqüências  enquanto bloqueiam outras. Os filtros variam em características de atenuação, características de freqüência e capacidade de manipular potencias diferentes. Os nomes dados aos vários filtros são baseados nos seus usos.

Os filtros de passa-baixa passam as freqüências abaixo de alguma freqüência de corte, enquanto atenuam freqüências acima desta. O esquema de um filtro deste tipo está representado abaixo :



Os filtros de linha de AC, algumas vezes chamados de filtros de "força bruta", são usados para filtrar energia de RF das linhas de potencia de alimentação. O esquema é o filtro de passa-baixa mostrado anteriormente.

Estes filtros devido a complexidade de sua construção, em especial quanto a confecção dos indutores e da blindagem da caixa, devem ser adquiridos prontos. Diversas indústrias especializadas fabricam filtros de linha para todos as aplicações industriais, que são os mais recomendados para uso em casa, na alimentação dos receptores de OC.

Os capacitores de bypass podem ser usados para curar problemas de EMI. Este capacitor é geralmente colocado entre o sinal ou cabo de alimentação e o circuito terra. Prove um caminho de baixa impedância para a terra de sinais de HF. Os capacitores de bypass são geralmente de 0.001 μF, enquanto para VHF são usados geralmente 0.001 μF.

Choques de Modo Comum

Os choques de modo comum podem ser o mais guardado segredo entre os radioamadores em especial. Os filtros de modo diferencial descritos anteriormente não são efetivos contra sinais de modo comum. Para eliminar adequadamente sinais de modo comum, você precisa de choques de modo-comum. Eles podem ajudar praticamente em qualquer problema de interferência, desde TV a cabo a telefones, quanto a interferência de áudio causada por RF captada nos cabos dos alto falantes.

Os choques de modo comum, geralmente tem materiais de núcleo de ferrite. Estes materiais são bem adequados para atenuar correntes de modo comum. O tamanho ótimo e o material de ferrite são determinados pela aplicação e freqüência. Por exemplo, um cabo AC de alimentação com um conector acoplado não pode ser facilmente enrolado em um pequeno núcleo de ferrite. As características dos materiais do ferrite variam com a freqüência.


Exemplos de ferrite para confecção de choques.

Aterramento

Um terra elétrico não é uma grande pia que de alguma forma suga todo o ruído e sinais indesejados. Terra é um conceito de circuito, se o circuito é pequeno, que nem um receptor de radio, ou largo, que nem o caminho de propagação entre o transmissor e a instalação de TV a cabo. O terra forma um ponto de referencia universal entre os circuitos. Enquanto o terra não é a cura para todos os problemas de EMI, o terra é um importante componente de segurança de qualquer instalação elétrica. É parte do sistema de proteção contra raios nas estações de radio amadores e radio escutas que mantêm antenas externas, e um componente critico de segurança para o cabeamento elétrico das residências. enquanto que o aterramento dos equipamentos podem curar alguns problemas de EMI - em especial quando aplicado a transmissão por radio amadores - não é a cura para todos os males conforme sugerido em algumas literaturas técnicas. Um aterramento é relativamente fácil de se instalar e deve reduzir correntes harmônicas e ruídos elétricos no cabo de alimentação da antena; é desta forma uma valiosa tentativa.

Utilizar Baterias

Uma forma prática e eficiente para diminuir a interferência elétrica conduzida ao receptor pelo cabo AC, é utilizar baterias ou pilhas na alimentação. Desta forma, para estes casos comprovados de interferência devido a fontes de conversão AC/DC ineficientes, ou ausência de filtros de linha com blindagem e aterramento adequado, é uma ótima solução a utilização de baterias ( normalmente as automotivas ) como fonte de alimentação.

EXEMPLOS DE CASOS REAIS

A matéria que exemplifica a questão foi extraída da lista de discussão radioescutas@yahoo.com.br patrocinada pelo DX Clube do Brasil. O Marcelo Toniolo é um DXista de transito internacional, tendo publicado diversos artigos pertinentes à escuta das ondas curtas. A compreensão técnica do problema aliado a cidadania exercida, possibilitou a resolução de um problema que infelizmente é muito comum nos centros urbanos. Para acessar na íntegra a matéria de Marcelo Toniolo, acesse a seção relativa a Artigos Técnicos.

GLOSSÁRIO

 Capacitor de bypass      é um capacitor utilizado para prover um caminho de baixa impedância para radio freqüência em torno de um elemento de circuito
Sinais de modo-comum    são sinais que estão em fase com ambos ( ou diversos ) condutores em um sistema
Sinais conduzidos    são sinais que viajam através de fluxo de eletros em um fio ou outro condutor
Decibel ( dB )    uma unidade logarítmica de medida relativa de potencia que expressa a relação entre dois níveis de potencia
Sinais de modo-diferencial    são sinais que chegam em dois ou mais condutores tais quais existam uma diferença de 180°  de fase entre os sinais em alguns dos condutores
Compatibilidade eletromagnética ( EMC )    a habilidade de equipamentos eletrônicas a serem operados em seu ambiente eletromagnético projetado sem nem causar interferência em outros equipamentos ou sistemas, e nem sofrer interferência de outros equipamentos ou sistemas
Interferência eletromagnética ( EMI )    qualquer distúrbio elétrico que interfere com a operação normal de equipamentos eletrônicos
Emissão    energia eletromagnética propagada de uma fonte através de radiação
Filtro    uma rede de resistores, indutores e / ou capacitores que oferecem pouca resistência a certas freqüências enquanto bloqueiam ou atenuam outras freqüências
Sobrecarga fundamental    interferência resultante de um sinal fundamental de um transmissor de radio
Terra    conexão elétrica de baixa impedância à terra. Também, um ponto comum de referencia em circuitos eletrônicos
Harmônicos    sinais em exatos integrais múltiplos da freqüência de operação ( ou fundamental )
Filtro de passa-alta    um filtro desenhado para passar todas as freqüências acima de uma freqüência de corte, enquanto rejeita as freqüências abaixo da freqüência de corte
Imunidade    a habilidade de equipamentos eletrônicos rejeitarem interferências de fontes externas de energia eletromagnética. Este é a conjugação do termo "susceptibilidade" e é o termo tipicamente usado no mundo comercial.
Indução    a transferência de sinais elétricos através de acoplamento magnético
Interferência    a interação indesejada entre sistemas eletrônicos
Intermodulação    a mistura indesejada de duas ou mais freqüências em um dispositivo não-linear, o qual produz freqüências adicionais
Filtro de passa-baixa    um filtro desenhado para passar todas as freqüências abaixo de uma freqüência de corte, enquanto rejeita as freqüências acima da freqüência de corte
Ruído    qualquer sinal que interfere com o sinal desejado em comunicações ou sistemas eletrônicos
Não linear    possui uma saída que não apresenta proporção linear em relação à entrada
Filtro "notch" ( pontiagudo )    um filtro que rejeita ou suprime uma faixa estreita de freqüências dentro de uma banda larga de freqüência
Largura de banda    a faixa de freqüências que um filtro conduz essencialmente sem atenuação
Emissão irradiada    energia de radio freqüência que é acoplada entre dois sistemas através de campos eletromagnéticos
RFI Interferência por radio freqüência    interferência causada por uma fonte de sinais de radio freqüência. Esta é uma subclasse de EMI
Emissão espúria    um emissão, em freqüências fora da largura de banda necessária de uma transmissão, o nível a qual pode ser reduzida sem afetar a informação que está sendo transmitida
Susceptibilidade    as características de equipamentos eletrônicos que permitem respostas indesejadas quando submetidas a energia eletromagnética
TVI    interferência a sistemas de televisão

Fontes

Handbook do Radioamador
Iwan Th. Halasz - Edusp

The ARRL Handbook 2002
ARRL

Espero ter encerrado de uma vez todo este assunto. Estas questões ja são estudadas (e dominadas) a muito tempo no meio radio-amadoristico... se algo novo surgisse, certamente seriam os radio-amadores a descobrir e divulgar o evento... ate mesmo porque possuem mais credibilidade do que estes pseudo-estudiosos.
